Tanım Ve Özellikler

Havalandırma sistemlerinde tavan uygulamaları için, yükseklipi 3,5 ila 4 m.ye kadar olan mekanlarda emiş ve üfleme
amaçlı olarak kullanılır. Kanatların yapısından dolayı, üfleme amaçlı kullanımlarda yatay atışlara uygundur. Coanda
etkisi yaratmak istenilen durumlarda tavan ile aynı düzlemde monte edilmelidir.
Difüzörün çerçevesi ekstrüzyon yöntemi ile imal edilmiş ETIAL - 60 standartına uygun alüminyum profildendir. Kanatlar
da alüminyum olup; standart olarak 4, istek üzerine ise 1, 2 veya 3 yönlü olarak imal edilmektedir.
Ürün elektrostatik toz boya ile standart olarak RAL 9010, istek üzerine herhangi bir renge boyanmaktadır.
Hava debisini ayarlamak için çerçeve bopazına damper ilavesi yapılmaktadır.
En uygun atış karakteristipini yakalamak için difüzörün arkasına plenum kutu uygulaması yapılır, üstten veya yandan
girişli olabilen plenum kutularda klapeler vasıtasıyla hava ayarı yapılabilmektedir. min.0,60 mm galvaniz sacdan imal
edilen kutulara istepe baplı olarak akustik izolasyon uygulanmaktadır.

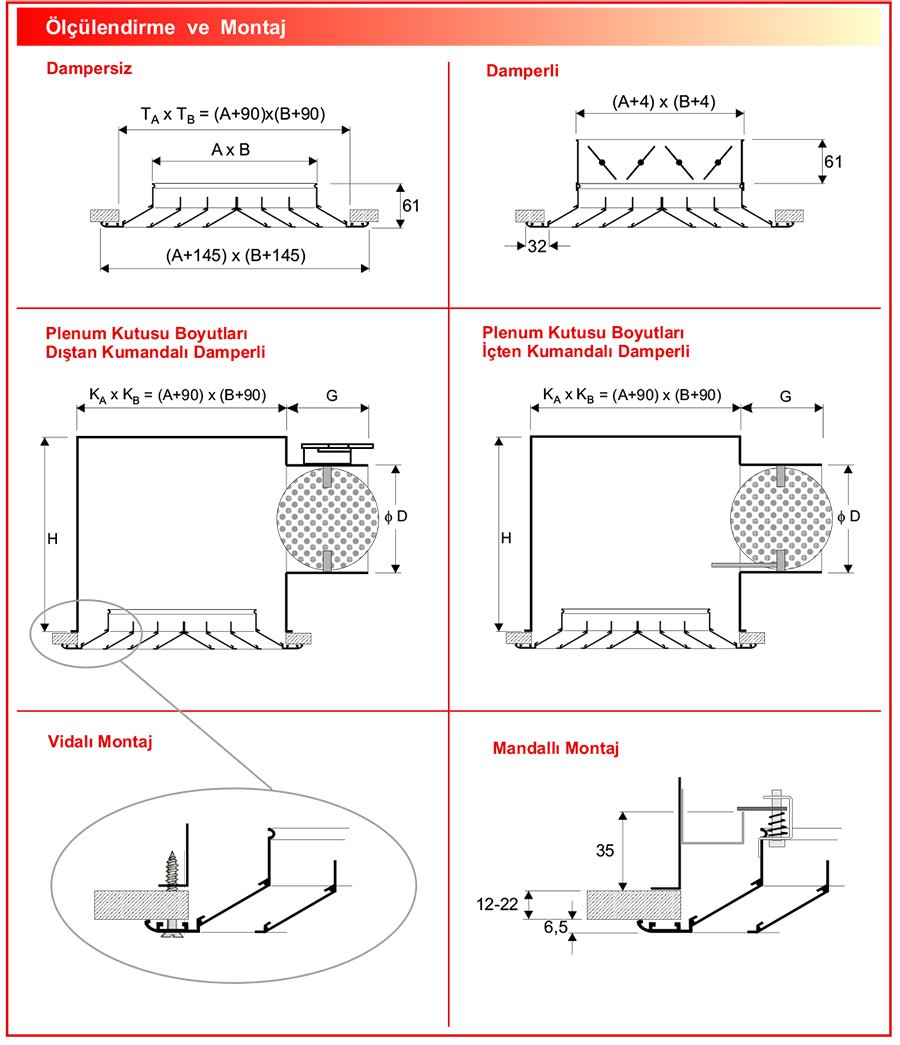

Ölçülendirme

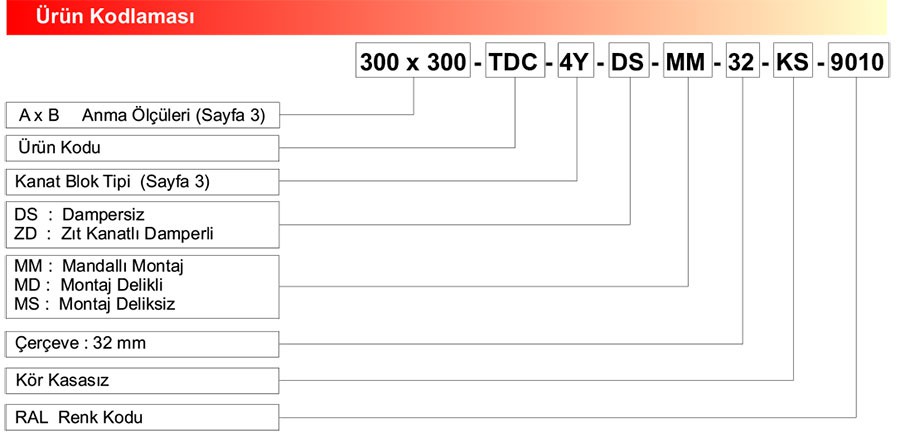

Ürün Kodlaması

TDC KARE DİFÜZÖR

Dökümanı açmak için tıklayınız.
